DAX04製品情報

DAX04

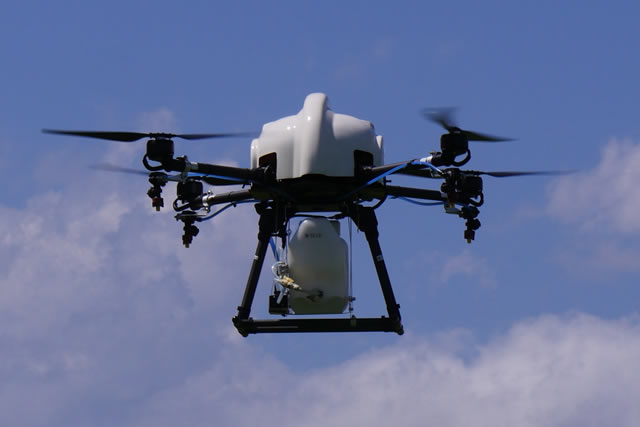

手足のように自由に使える操作感を実現自動飛行対応モデル 新農業革命を支える航空ロボット

国内初の産業用マルチローター及び散布装置の性能認定試験を受けました。
10リットルタンク搭載でも安定した散布(飛行)を行うことを目的に改良を加え設計をした機体です。
TEAD 教習所にてオペレーターの養成を行っています。

特徴

一般社団法人 農林水産航空協会 認定機体

マルチローター性能確認番号 第MR-03号
散布装置性能確認番号 第MRK-04号
散布装置性能確認番号 第MRK-08号
散布装置性能確認番号 第MRK-10号

散布効率

DAX04は、4枚の大きなローターの特性を活かした強いダウンウォッシュにより、作業時に作物が割れて農薬が株元まで届く性能を備えているため、農薬を効率よく散布することが可能です。

プロポの設定で簡易自動飛行(A-B点アシストモード)

タブレットやパソコンで難しい設定をする必要はありません。お手持ちのプロポでA→Bの順に飛行させ、A-B点を記憶させると設定完了です。

軽トラックで楽々運搬

従来の産業無人ヘリコプターと比べ、大幅にコンパクト且つ軽量化することに成功しました。軽トラックに乗せて田畑まで簡単に運ぶことができます。

モデル

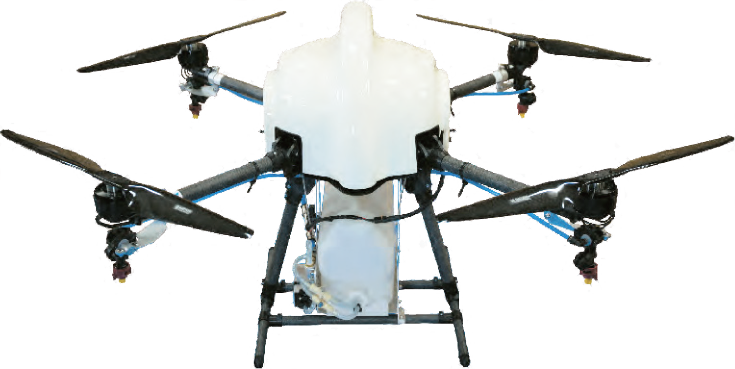

液剤散布モデル TD-KML-100

液剤散布モデル TD-KML-100

空中散布登録のある農薬は使用可能。使用できる農薬は、無人ヘリの登録農薬と同一になります。 最大10Lの液剤を搭載可能。1フライト(10~14分)で約1haの面積に散布が可能です。タンクは簡単に取り外して、丸洗いすることができます。

散布装置主要諸元 散布装置性機能確認番号 第MRK-08号

装置の型式 TD-KML-100
ノズル個数 4個
タンク容量 10ℓ
使用薬剤 液剤
散布幅 4m

粒剤散布モデル KMG-050

散布装置を株式会社やまびこと共同開発

粒剤散布モデル KMG-050
  • 01

    大口径薬剤投と傾斜タンク

    大口径の投入口により薬剤が入りやすく、また傾斜タンクでタンク残留がほとんどありません。

  • 02

    遠隔操作可能な散布シャッター

    マルチコプター用送信機から散布シャッターの開閉操作ができます。

  • 03

    マルチローター専用の散布案内板で散布制度の向上(※特許出願中)

    従来型の散布機に比べ正確な散布(真横・真下散布)が可能、均一に散布し圃場の外に散布する心配が軽減できます。

  • 04

    軽量、耐薬性に優れたアルミ材を使用

布装置主要諸元 散布装置性機能確認番号 第MRK-100号

装置の型式 KMG-050
乾燥重量(タンク空) 4.8kg
タンク容量 5ℓ 材質:PE
使用薬剤 1キロ粒剤
散布幅 4m
吐出量 1kg/min

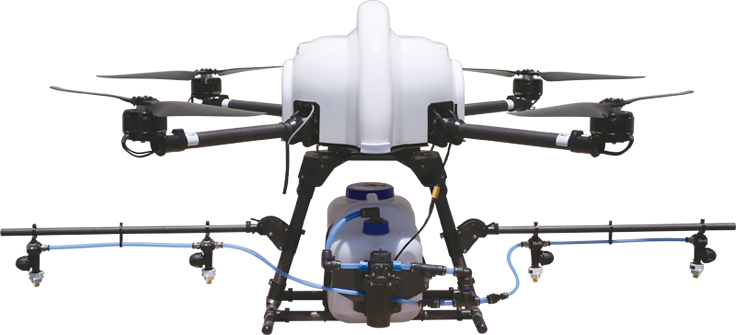

散布装置TEADオリジナルモデル TD-P-P01

散布装置TEADオリジナルモデル TD-P-P01

揺れの少ない安定した飛行を実現。噴霧量の手元(送信機)での調整が可能です。最大10リットルのタンクは簡単に取り外して、洗浄可能です。

散布装置主要諸元 散布装置性機能確認番号 第MRK-04号

装置の型式 TD-P-01
ポンプ ダイヤフラムポンプ
ノズル個数 4個
ノズル ホロコーンノズル
タンク容量 10ℓ
タンク材質 PE

主要諸元

サイズ 1650×950×700(mm)
バッテリー LiPoバッテリー(6セル 16000mA×2本)
プロペラ 27インチ
本体構造 機体本体:カーボン他 接続部:アルミ

飛行スペック

飛行時間 10~14分間
飛行高度 150m未満(法律に準ずる)
プロペラ 15km/h(散布速度は運用基準に準ずる)
本体構造 0~40℃
  • ペイロードは最大15kgの大型機ですので10kgのタンクでも安定したフライトが可能です。
  • プロポはFutaba®14SGが付属、電圧センサを搭載しておりテメトリー機能(手元のプロポにて音と振動でお知らせします)でバッテリーの使いすぎを事前に防ぐことが可能です。
  • GPSアンテナが付属しており、自動ホパリングが可能。プロポから手を離した状態で自立飛行が可能です。
  • フェールセーフ機能があり、電波が遮断された場合、運転を停止し、その場に着陸します。

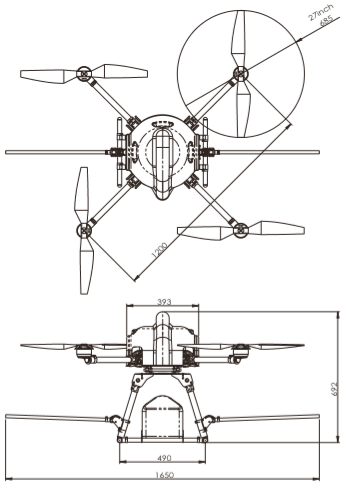

Specスペック

dax04写真
寸法 W1650×D700×H950 (mm)
バッテリー Lipoバッテリー(6セル 16000mA)×2
プロペラ 27インチ
飛行時間 10~14分
飛行高度 150m未満(法律に準ずる)
使用温度 0~40℃
最大飛行速度 15km/h
(散布速度は運用基準に準ずる)
機体構造 機体本体:カーボン他
接続部:アルミ
